RFID-T&H-Node射频收发模块规格书

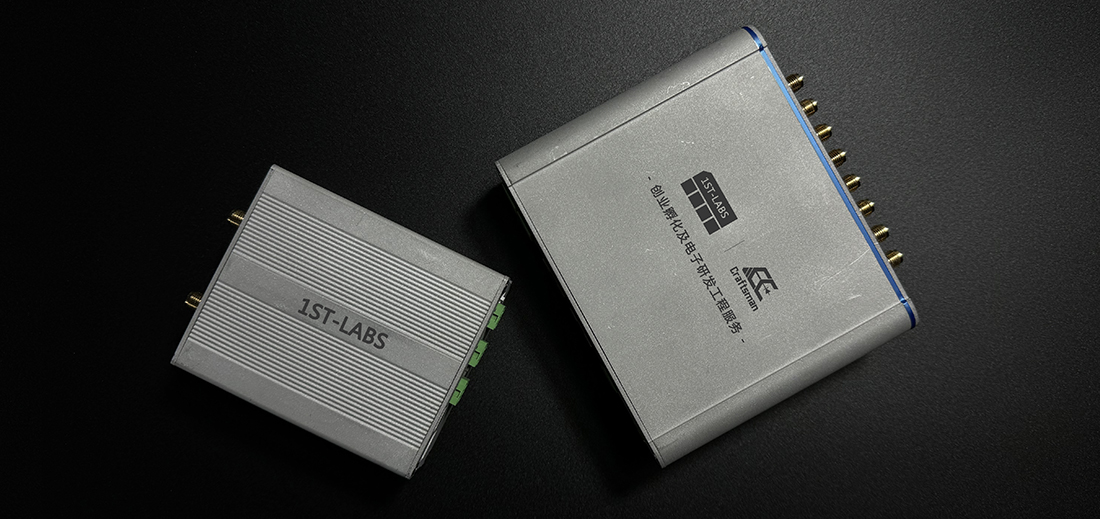

模块功能概述



凝睿电子科技EECraftsman开发的RFID-T&H-Node-4射频收发模块模块,是一个具备丰富接口的RFID 射频收发模块,并针对Axzon 无源温湿度标签做了特别的优化设计。

RFID-T&H-Node-4是一款高性能4天线的嵌入式UHF 超高频电子标签读写模块,完全自主知识产权设计,结合专有的高效碰撞处理算法,在保持高识读率的同时,实现对电子标签的快速读写处理,用户只需要在模块的基础上作电源处理即可,可以很方便的通过API 函数库控制模块工作,适合各种应用场景用户开发可广泛应用于工业,医疗,汽车,煤矿等高可靠环境的ID, 温度,湿度检测标签的读取,可广泛应用于物流、个人身份识别、会议签到系统、门禁系统、防伪系统及生产过程控制等多种无线射频识别(RFID)系统。

  全面支持EPC C1G2、ISO18000-6B/C、GB/T29768-2013(可选配)等主流UHF RFID 空中接口协议

  RF 输出功率(端口):33dBm±1dB(MAX)

  标签识别速度:>800 次/秒


模块详情参数

性能参数



标签操作性能



机械电气性能



通讯接口



电源参数



外形尺寸

94.4*57*24.2mm

上位机Monitor调试软件界面说明




  上位机软件目前分为3个界面,以用户角度来说,以标签读取界面最为核心。

  用户可通过type-c将设备与PC电脑相连,来控制模块读取标签。


标签读取

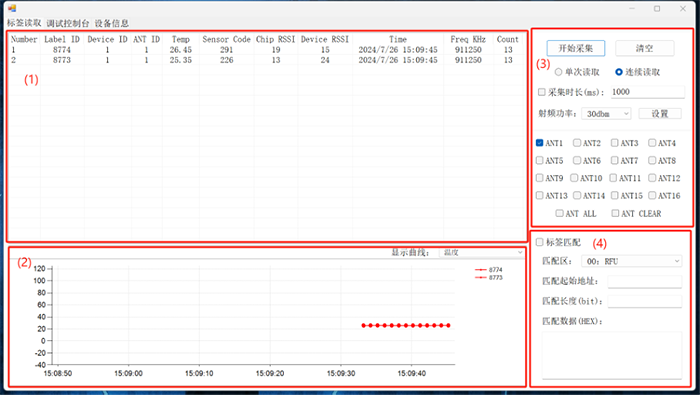

标签读取界面共分为4个板块,板块1为标签数据总览。

设备读取到的标签数据将在板块1的表格内显示,其中

Number为标签序列号;

Label ID为标签ID号,理论上每个标签均唯一;

Device ID表明标签是通过该设备读取(单节点时意义不大,对于网关有意义);

ANT ID表明该标签是通过几号天线读取;

Temp为读取标签温度数据;

Sensor Code为标签失谐值(可转化为湿度值,该值仅对M3D类型标签有效);

Chip RSSI为标签接收到的射频信号强度值(量化值,非真实RSSI强度);

Device RSSI为设备接收到的来自标签的射频信号强度值(量化值,非真实RSSI强度);

Time为标签读取时间;

Freq KHz为读取标签时所使用的频点;

Count为标签读取次数。


板块2为标签温度/失谐曲线。

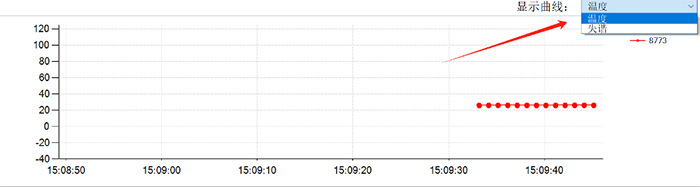

板块2默认情况下将显示所有标签的温度曲线,可通过右上角切换为失谐曲线显示。

当点击板块1表格内具体标签时,显示曲线将仅显示所选标签的温度/失谐曲线。

点击板块1空白处则恢复显示所有标签曲线。

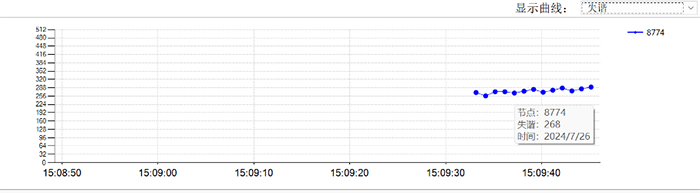

当鼠标箭头悬停于曲线显示点上时,将显示出所停点的具体信息(标签ID,温度/失谐值,时间)。


板块3为模块控制。



点击开始采集时,设备进入采集模式,此时上位机将所读标签数据展示在板块1与板块2中。

采集模式共有两种,分别为单次读取与连续读取;

当选择单次读取时,如若没有勾选采集时长选项,设备将会在第一次读取到标签后自动停止(一一定仅读取1张,而是一轮读取)。

如若勾选采集时长,如果设备在采集时长内未能读取到标签,则自动退出读取模式,在采集时长内获取到标签,也会自动退出读取模式(仅读取一次)。

当选择连续读取时,如若没有勾选采集时长选项,设备将一直处于读取模式,只能用户手动点击停止采集退出。如若勾选采集时长,设备将在采集时长后自动退出采集模式(在该时间内会一直读取标签)。

设备共支持0~33dbm的射频功率配置,选中所需射频功率后,点击设置即可配置。

ANT1~ANT16为天线使能配置,在进入读取模式前需配置所要开启的天线号,可多选;开启多个天线时,设备内部将轮询各个天线端口。


板块4为标签匹配。

可通过设置规则,仅读取在设定规则内的标签响应,该匹配为EPC- C1G2协议规范内容,并非软件筛选实现,通过设置合理的规则,可以有效的提高标签选中率及通信效率。

例如,有仓库内有多种标签,可分为8大类。如果没有进行标签匹配规则的设置,当用户需查找某一标签时,读写器将依次轮询所有的标签,再将标签数据返回到用户端,当标签数量庞大时,标签碰撞、轮询等待等将导致通信效率极低。

而通过对标签进行分类,并配合设定规则,当用户仅需要查找1大类的标签时,其余7大类标签将无视读写器的查询命令,不会参与到标签的轮询中,在用户感知上,相当于仅有1/8的标签(假定各分类平均),可提高读写器的通信效率。


调试控制台

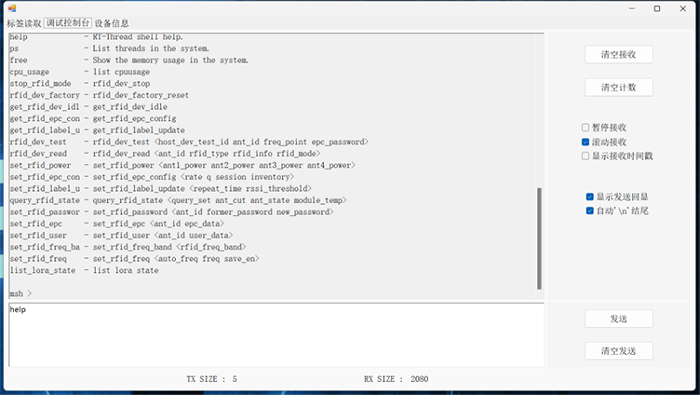

对于有更高要求的用户,当标准读取无法满足时(例如设置EPC基带等),可通过控制台,通过命令的方式直接修改设备配置,输入help可查询设备支持的命令列表。

具体命令表的使用,请提供使用需求联系技术人员指导操作。


设备信息

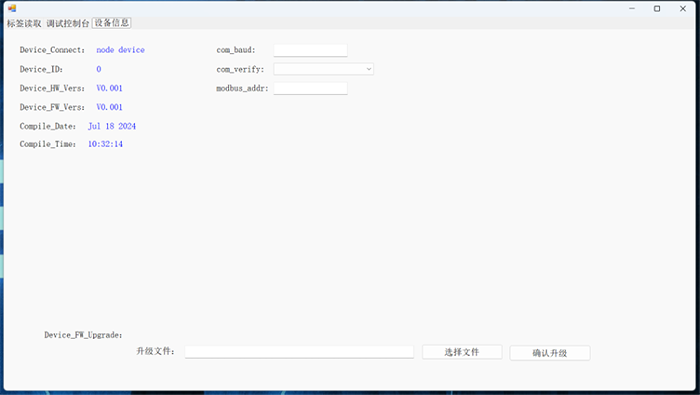

设备信息界面将显示出所连接设备的基本信息,包括连接设备类型(节点/网关)。

设备ID,硬件版本号,软件版本号,固件编译时期等。

同时可配置RS485的通信配置,包括波特率、奇偶校验、modbus节点地址(配合我们的网关,设置节点地址为0时,将由网关自动分配节点地址,非0时以用户设置为准)等。


固件升级:

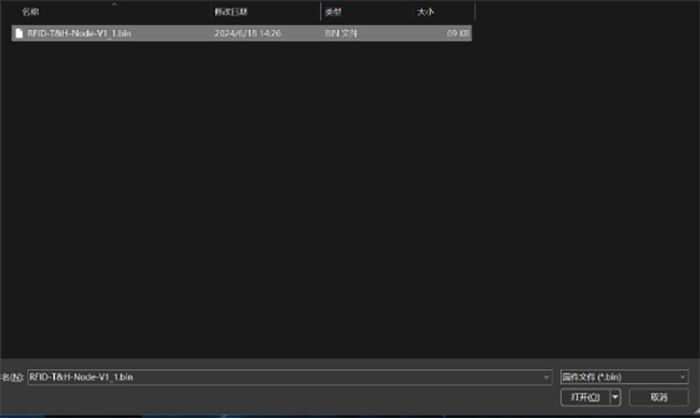

点击选择文件后,选取所需更新的固件,点击确认升级即可对设备固件进行更新操作。


RFID- T&H-Node定制服务

凝睿电子提供各类接口类型和不同射频天线数量的RFID-T&H-Node的定制化设计服务。

凝睿电子自建产线,可满足各种中小批量及大批量的定制化快速生产需求。



淘宝相关链接:  s.tb.cn/Y5.nR9mC


开发定制,请联系商务及销售部。

Tel:400-188-0158

Web:www.eecraftsman.com
